Industriestoßdämpfer und -gasfedern als perfekte Starthilfen für Olympioniken

Industriestoßdämpfer und -gasfedern als perfekte Starthilfen für Olympioniken

eingetragen in: Ski Cross | 0

Vier Jahre Training für einen Wettkampf, vier Jahre, um Automatismen zu optimieren für das eine große Ziel: Olympia. Startvorgänge sind dabei essentiell. Denn ein gelungener Start entscheidet oftmals schon über Erfolg und Misserfolg. Mit Skicross und Skisprung sind derzeit zwei spektakuläre Sportarten bei den Olympischen Spielen in Pyeongchang am Start. In beiden Disziplinen kommen Lösungen von ACE Stoßdämpfer an deutschen und österreichischen Olympiastützpunkten für das Starttraining zum Einsatz.

Skicross ist das BMX-Fahren der Winterspiele. Hart, spektakulär und voll im Trend. Der Kampf Mann gegen Mann bzw. Frau gegen Frau entscheidet sich oftmals bereits auf den ersten Metern. Denn Überholmanöver sind beim Skicross auf anspruchsvollen Strecken voller Steilkurven und Sprüngen alles andere als einfach. Aus diesem Grund wird die Startphase gerade in den Sommermonaten immer und immer wieder einstudiert. Um hohe Wiederholungszahlen in einem Minimum an Zeit zu ermöglichen, gibt es hierfür Trainingsgeräte, die an Kraftmaschinen in Fitness-Studios erinnern.

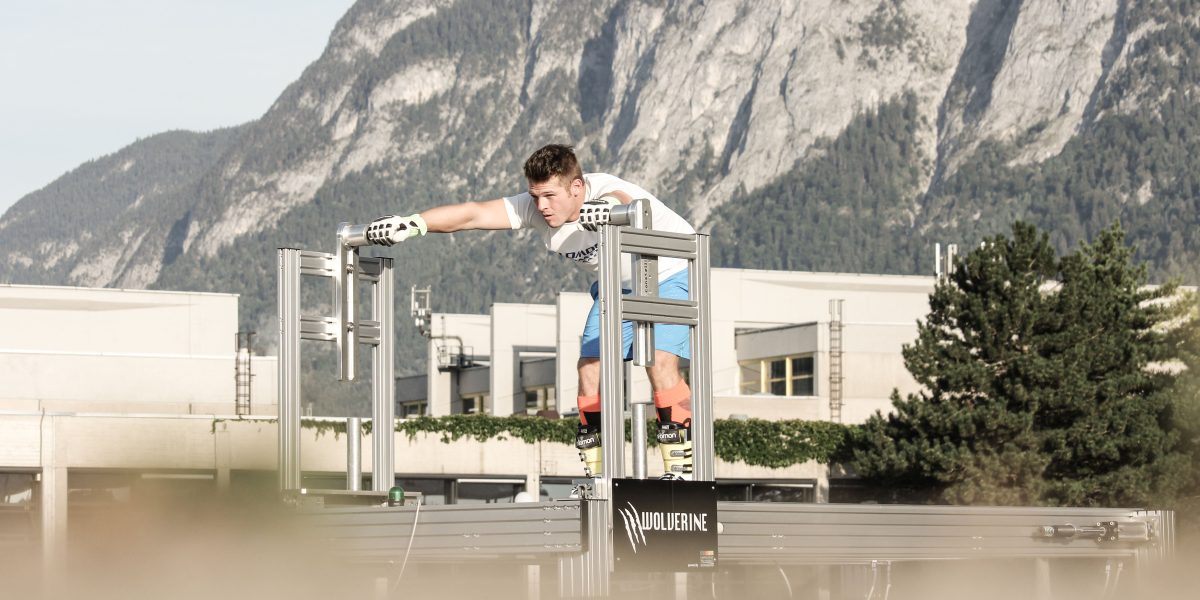

Ein solches Gerät haben auch Mitarbeiter unter der Leitung von Prof. Christian Raschner am Institut für Sportwissenschaft in Innsbruck hergestellt. Nach einer Planungsphase entstand ein erster Prototyp, der optisch an ein Bettgestell auf Rollen erinnert. Anstelle eines Lattenrosts ist in seiner Mitte eine Platte mit Skibindungen befestigt. Außerdem ist noch ein Schlitten angebracht, der entlang der Längsseiten verfährt und der auf beiden Seiten einen guten Meter in die Höhe ragt. An seinem vertikalen Ende sind zwei Griffe montiert, mit denen der trainierende Skifahrer den 36 kg schweren Schlitten nach hinten wegdrücken kann.

Als Testpersonen am Institut für Sportwissenschaft Innsbruck das Startgerät erstmals nutzten, gab es Probleme mit der Konstruktion: Zum einen raste der Schlitten mit einer solchen Wucht in die Endlage, dass über kurz oder lang mit Schäden zu rechnen war. Zum anderen musste während der ersten Tests eine zweite Person beim Halten mithelfen, damit sich das Trainingsgerät nicht selbstständig machte. An diesem Punkt des Projekts wurde die ACE Stoßdämpfer GmbH aus Langenfeld eingeschaltet.

Im Rahmen der technischen Beratung wurde vorab die kinetische Energie, die von den beiden Dämpfern absorbiert werden muss, berechnet. Hierfür wurden als Geschwindigkeiten 8 m/s bzw. 10 m/s angenommen. Es ergaben sich daraus bei einer bewegten Masse von 36 kg bei 10 m/s Stützkraftwerte von ca. 38.000 N und bei 8 m/s von ca. 25.000 N.

Auf Basis dieser errechneten Energie wählte der am Institut für Sportwissenschaft in Innsbruck maßgeblich an diesem Einsatzfall arbeitende Sportwissenschaftler und gelernte Maschinenschlosser Mario Lazzeri zum Schutz der Endlagen zwei Industriestoßdämpfer des Typs MA4575EUM aus, wovon jeder einzelne 1300 Nm pro Hub aufnehmen kann und somit ausreichende Sicherheitsreserven bietet. Die Anforderungen sind für die zur „Magnum“-Familie gehörenden Konstruktionselemente kein Problem. Bei einem Eigengewicht von 1,6 kg können sie effektive Massen in einem Bereich von 70 bis 15.000 kg abbauen und das bei einer Kolbenrückstellzeit von gerade einmal 0,11 s.

Normalerweise eher in der Automation, bei Handlingaufgaben oder an Drehmodulen zuhause, sorgen diese Magnum-Dämpfer nun für eine stabile Trainingshilfe der Skicrosser. Da die Konstruktionselemente mit neuester Dichtungstechnik, einem gehärteten Führungslager und integriertem Festanschlag versehen sind, können pro Tag beliebig viele Trainingsgruppen arbeiten, ohne dass nach jahrelanger Benutzung ein Austausch nötig wird. Sollte es doch einmal dazu kommen, vollzieht sich dieser problemlos, weil der Stoßdämpferspezialist seine Dämpfungslösungen mit einer Vielzahl an passendem Zubehör und Anschlussteilen versieht.
